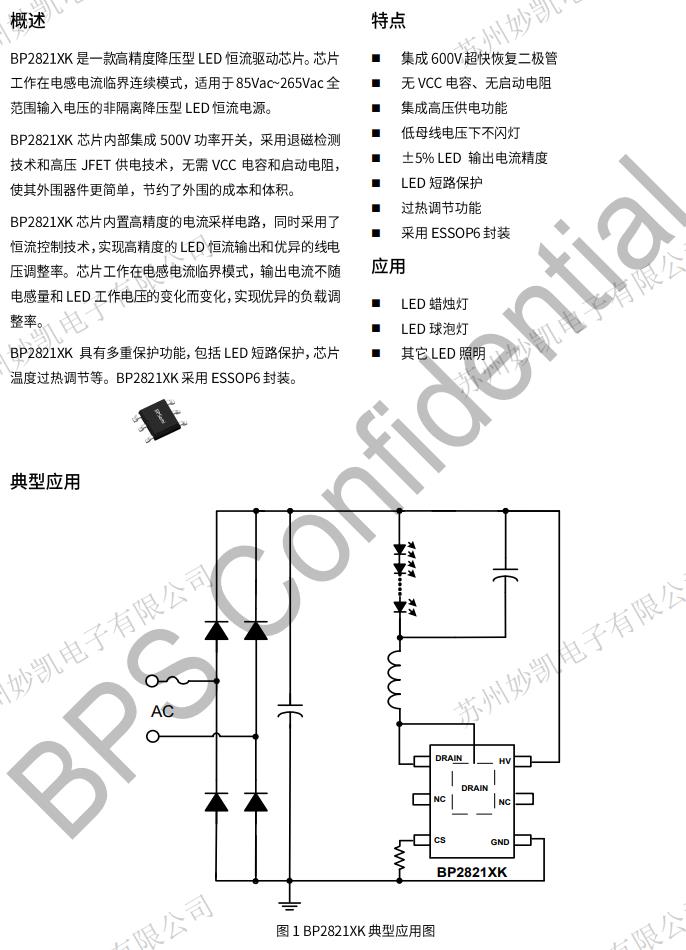

BP2821XK是一款高精度降壓型LED恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。BP2821XK芯片內部集成500V功率開關，采用退磁檢測技術和高壓JFET供電技術，無需VCC電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。

BP2821XK芯片內置高精度的電流采樣電路，同時采用了恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。BP2821XK具有多重保護功能，包括LED短路保護，芯片溫度過熱調節等。BP2821XK采用ESSOP6封裝。

特點

集成600V超快恢復二極管無VCC電容、無啟動電阻集成高壓供電功能低母線電壓下不閃燈土5%LED輸出電流精度LED短路保護過熱調節功能采用ESSOP6封裝

應用

LED蠟燭燈LED球泡燈其它LED照明

產品型號	封裝	MOS內阻	MOS耐壓	過溫 保護	開路保護	輸出電流@Vout=72V（mA) (Vin=176V-265V)	最大輸出功率（W） (Vin=176V-265V)
BP2863X	ASOP-7	22Ω-12Ω	500V	140℃	-	120-190	18
BP2863XJ	ASOP-7	22Ω-4.8Ω	500V	140℃	Y	120-380	30
BP2863XK	ASOP-7	22Ω-12Ω	500V	120℃	-	120-190	18
BP2861X	SOP-7T	22Ω-4.8Ω	500V	140℃	-	120-380	12-30
BP2861XJ	SOP-7T	22Ω-4.8Ω	500V	140℃	Y	120-380	30
BP2861XK	SOP-7T	22Ω-4.8Ω	500V	120℃	-	120-380	30
BP2821XK	ESSOP6	16Ω-8.5Ω	500V	120℃	-	180-380	30
BP2866XJ	SOP-7D	12Ω-2.0Ω	500V	140℃	Y	220-550	40
BP2868FN	HSOP-7	4.8Ω-3Ω	500V	140℃	Y	450-500	30-43
BP2826FK	ESSOP6	3Ω	500V	120℃	-	500	43
BP2867XJ	DIP-7D	5.8Ω-2.0Ω	500V	140℃	Y	380-550	50
BP2862XS	BPSOP10	2Ω-3.8Ω	500V	140℃	Y	380-550	22-50
BP2872XS	BPSOP10	2Ω-3.8Ω	500V	140℃	四檔固定OVP(135V/225V/320V/無）	200-350mA	30-200
BP2870AS	SOP-8	-	-	140℃	四檔固定OVP(135V/225V/320V/無）	200-500mA	30-200
BP2872XD	BPSOP10	2Ω-3.8Ω	500V	140℃	Y	200-350mA	30-200
BP2870D	SOP-8	-	-	140°	Y	200-750mA	30-200
