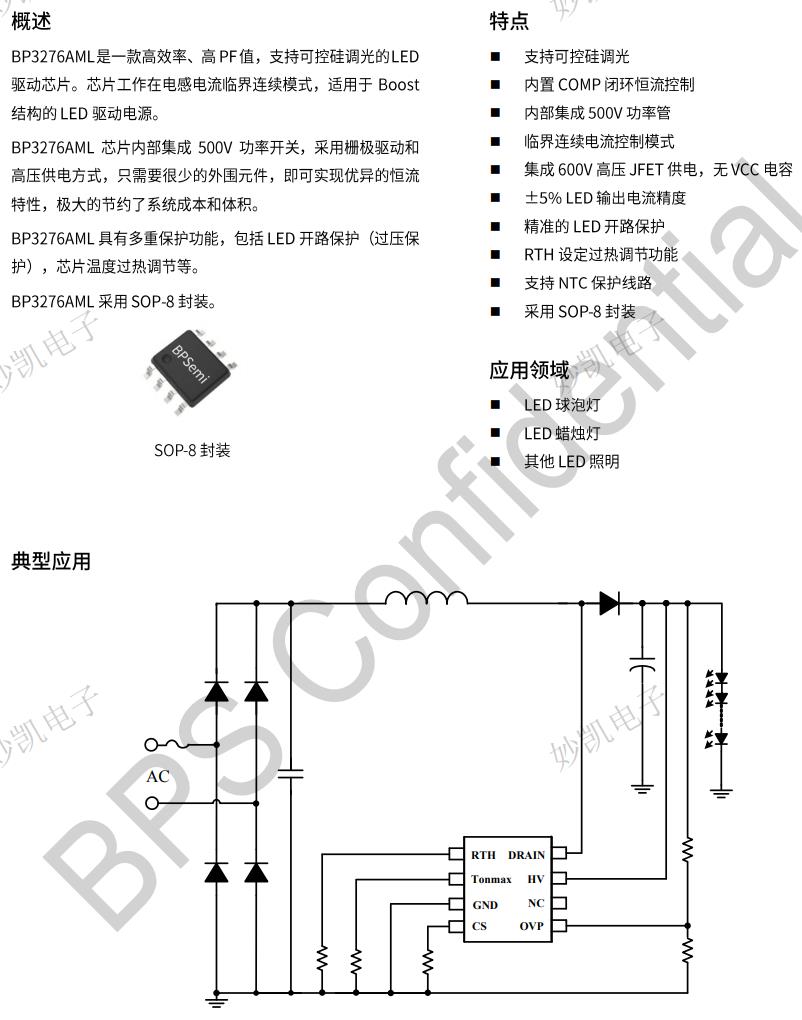

BP3276是一款高效率高P值支持可控硅調光的LED驅動芯片。芯片工作在電感電流臨界連續模式，適用于Boost結構的LED 驅動電源。 BP3276C芯片內部集成500V功率開關，采用柵極驅動和高壓供電方式，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積 BP3276具有多重保護功能，包括LED開路保護(過壓保護)，芯片溫度過熱調節等。 BP3276采用SOP-8 封裝。

優勢

支持可控硅調光

內置COMP閉環恒流控制

內部集成500V功率管

臨界連續電流控制模式

集成600V高壓JFET供電，無VCC 電容

±5% LED 輸出電流精度

精準的LED開路保護

RTH設定過熱調節功能

支持NTC保護線路

采用SOP-8封裝

應用領域

• LED 球泡燈  LED 蠟燭燈  其它LED 照明

產品型號	封裝	功率因素	MOS內阻	MOS耐壓	拓?fù)?/td>	過溫保護	輸出功率Vin=120Vac	輸出功率Vin=220Vac
BP3276AML	SOP8	0.9	22Ω	500V	Boost	Y	-	<8W
BP3276AHL	SOP8	0.9	4.8Ω	500V	Boost	Y	-	<15W
BP3276CL	SOP8	0.9	3Ω	500V	Boost	Y	<15W	<22W
BP3278L	SOP8	0.9	/	/	Boost	Y	<50W	<80W
BP3296B	SOP8	0.9	10Ω	500V	High efficiency Boost	Y	-	<8W
BP3286HL	SOP8	0.9	4.7Ω	650V	Buckboost/Flyback	Y	<10W	<12W
BP3287HL	SOP8	0.9	4.7Ω	650V	Buckboost/Flyback	Y	<10W	<12W
BP3296H	SOP8	0.9	8Ω	650V	High efficiency Buckboost	Y	-	<8W
BP3286CL	SOP8	0.9	3Ω	500V	Buckboost/Flyback	Y	<12W	<15W
BP3286JL	SOP8	0.9	2.2Ω	650V	Buckboost/Flyback	Y	<18W	<24W
BP3288L	SOP8	0.9	/	/	Buckboost/Flyback	Y	<30W	<35W
